inending

新闻

纺丝组件、计量泵和熔体过滤芯的清洗

纺丝组件、计量泵和熔体过滤芯在使用一定时间后,均会被脏物堵塞,纺丝组件的压力以及进出熔体过滤器的压差上升,故需切换清洗后,才能重新使用。清洗主要是用物理,化学的方法,将粘附的聚酯在高温下煅烧、溶解、氧化或水解除去,再进行水洗、酸碱洗和超声波清洗。

<Digimax i5, Samsung #1>

一、煅烧法

煅烧法是用耐火材料砌成炉膛,采用电热棒加热,用白金电阻或热电偶温度计控制和指示温度。煅烧时,将被清洗物放入炉内,在400-450℃,煅烧约6h后,除去灰尘即可。

二、盐浴法

该法是将纺丝组件、计量泵、熔体滤芯在温度为250~350℃分解炉内燃烧1-3h,再放入盐浴中清洗。盐浴室由亚硝酸钠、硝酸钠和苛性钠组成的溶液。高温时,硝酸钠产生氧化能力较强的活性氧,将聚酯氧化分解成二氧化碳和水。

三、三甘醇法

它是利用在三甘醇沸点时(常压时,为285℃)聚酯能被三甘醇溶解的原理达到清洗目的。清洗步骤是将被清洗物放入有加热系统的三甘醇槽内,从室温升至265±5℃,保温约6h,再让其自然冷却到约100℃。取出被清洗物,放入95℃左右的热水槽中清洗约20min,再在温度为60-70℃10%NaOH溶液中浸12h后,用热水清洗。三甘醇法(TEG)清洗法具有温度低、安全、无毒、清洗效果好、对设备无损坏等特点。

四、高温水解法

该法是利用聚酯在高温下易水解和碱解生成低分子物,达到被除去之目的。它是将被清洗物置于高压釜内,通入0.3-0.6MPa的蒸汽,温度约为130-160℃,时间为2~8h。在高压釜内,若添加少量NaOH,则可缩短清洗时间。

五、三氧化铝流动床法

它是将被清洗物放入清洗炉内,用压缩空气吹动经电加热的三氧化铝微小粒子,使炉内形成一个温度均匀的浴床,被清洗物件上的聚酯、油污和有机物等迅速高温分解,达到清洗目的。

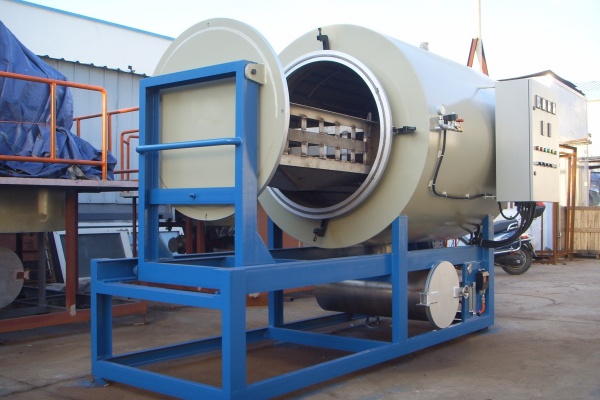

六、真空清洗法

真空清洗法又叫真空煅烧法。工作原理:先升温使待清洗物上的聚酯熔化并收集到底部的罐中。再次升温使残留的聚酯开始分解,抽真空同时通入少量空气,对残留物进行氧化。在真空状态下,残留聚酯热分解和氧化分解较快,产生的气体和微粒可被抽走。

七、超声波清洗法

超声波清洗器是一种对液体浴发出充分而强有力的机械振动设备。这种设备以声波来达到清洗的目的。声波通过水浴运动引起空穴,因而起到对被清洗物表面的洗涤作用,释放出103350Kpa级的能量,以便松散,消除污物。

弗太公司可以根据客户需求定制各种清洗炉超声波清洗机等清洁纺丝组件,计量泵,熔体滤芯,喷丝板,过滤碟片的设备。同时我们也生产包边滤网金属过滤砂熔体碟片过滤芯



cleaning machine2

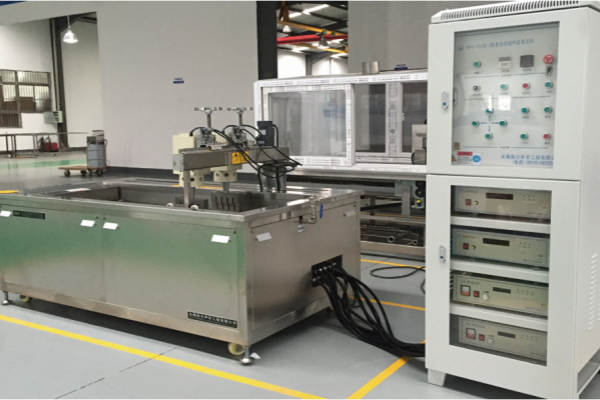

ultrasonic cleaner-02

发布时间: 24-09-18

留下你的联系方式:

把你的信息写在这里并发送给我们。
